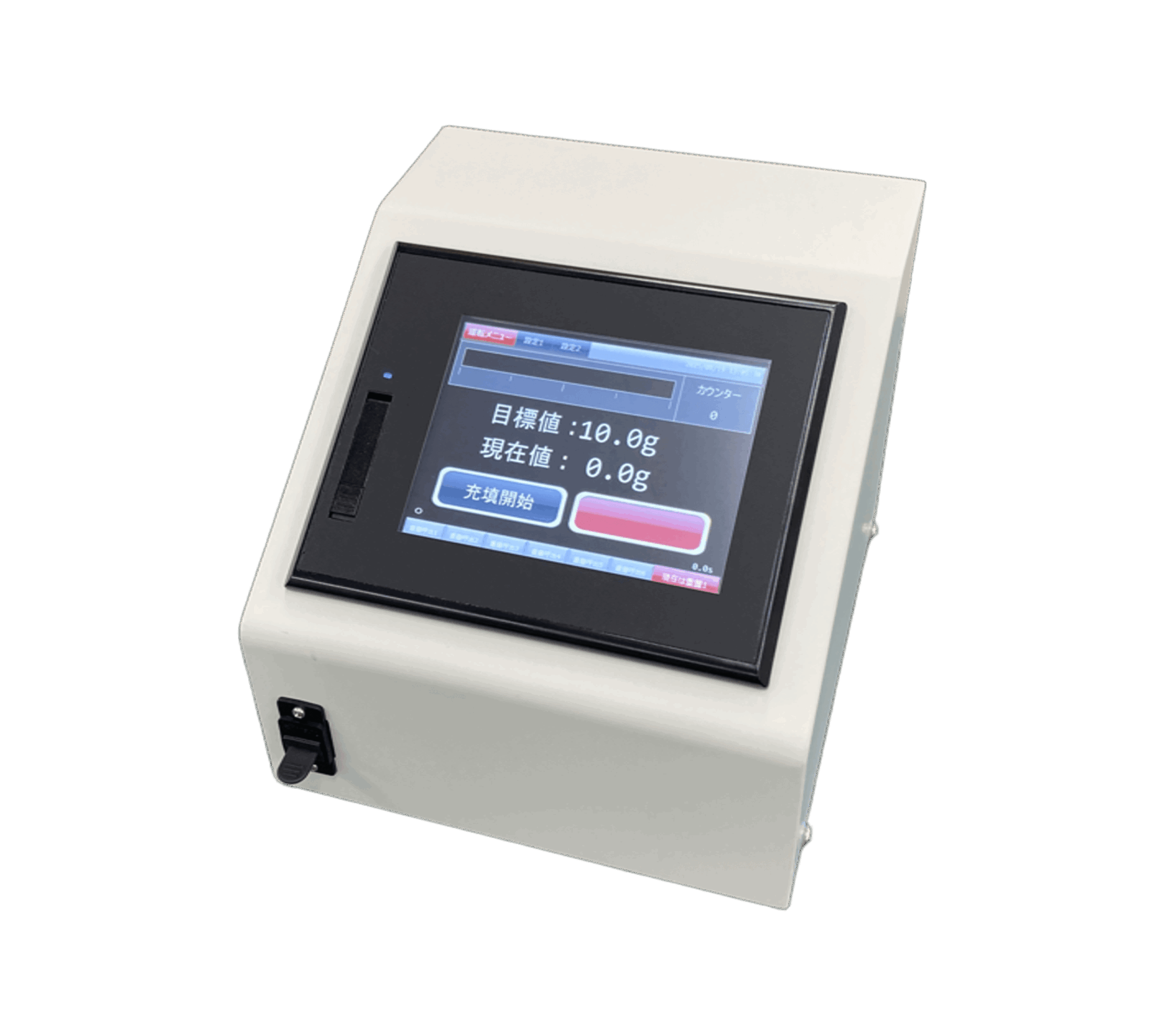

RP-PDWT

ローラーポンプ・天秤と組み合わせて使用する重量制御式の充填ユニット

ローラーポンプと天秤を連動させ、重量ベースでポンプの運転/停止を制御するためのユニットです。
本製品にローラーポンプと天秤を接続して使用します。

天秤はシリアル通信規格RS-232C搭載の市販品が接続できるほか、弊社での製作もご相談可能です。
充填量などに応じて選定してください。

特長
● タッチパネルで各種設定を簡単操作
●大きなボタン、充填量のゲージなどわかりやすい画面表示
●自動風袋引き、ボトル自動検知機能搭載
●充填ログの確認、csvエクスポートも可能

操作時の画面イメージはこちらの記事でも少しご紹介しています。

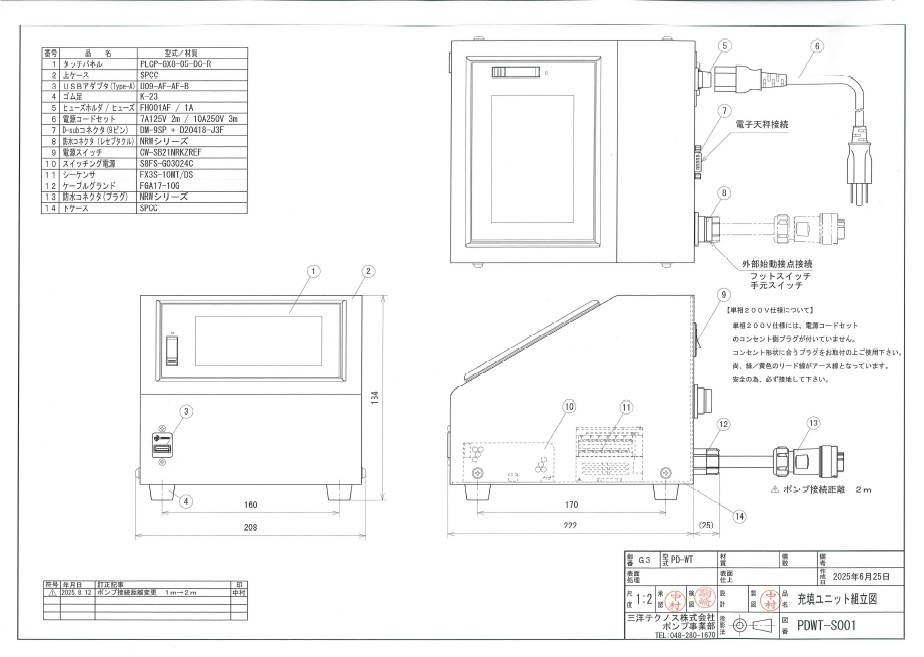

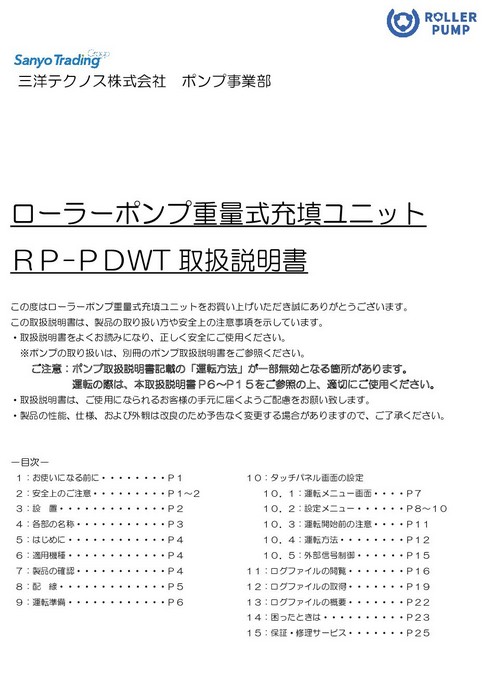

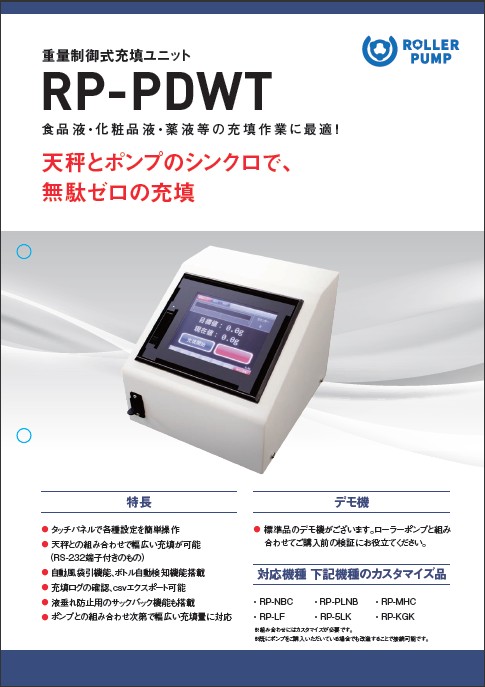

カタログ・説明書・図面を見る

用途

食品液、化粧品液、薬液等の充填作業に最適！

ローラーポンプ対応機種（下記機種のカスタマイズ品）

RP-NBC

RP-PLNB

RP-MHC

RP-LF

その他RP-5L、RP-KGIでもポンプカスタマイズにより対応可能です。
※上記製品でも既設品とRP-PDWTの組み合わせにはカスタマイズが必要です。

天秤対応機種

シリアル通信規格　RS-232C搭載品
基本設定：A&D社パーソナル電子天びん EK-15KL
充填内容により他の天秤も選定が出来ます。
　※動作確認のため、RP-PDWT納入前に一度ご支給、または弊社にて代行購入も可能です。

仕様

電源	単相100V・0.1A
寸法	208W×222D×184H（mm）
重量	3.7kg

動作説明

天秤に容器を乗せ、充填開始ボタンを押すことで充填が開始されます。
充填開始ボタンを押すと自動的に風袋引きされ、天秤での風袋引きは必要ありません。
充填中は目標値までのゲージが表示され、視覚的にもわかりやすくなっています。
フットスイッチやPLCなどの外部からスタート信号を入力することも可能です。
充填ログが保存でき画面上で確認できるほか、USBメモリへcsv出力も可能です。

主な機能

・サックバック機能：入力した時間/パルス分ローラーが逆転します。
・落差補正：目標値から落差補正値を差し引いた時点でポンプが停止するようになります。
　　　　　　ポンプ停止後の惰性による液体の落差を考慮し、最終的な充填重量が目標値に近づくよう調整出来ます。
・オーバーラン対策機能： STOP間際に減速する機能
・外部入力動作選択：フットスイッチや外部信号制御が設定可能
